반도체는 하나의 실리콘 웨이퍼 위에 수십에서 수백 개의 얇은 막(Thin Film)을 차곡차곡 쌓아 만들어집니다. 이 얇은 막들은 전류를 흐르게 하거나 차단하고, 회로를 보호하며, 트랜지스터와 배선을 형성하는 중요한 역할을 합니다. 이러한 막을 만드는 공정이 바로 증착(Deposition) 공정입니다.

증착 공정은 반도체 제조에서 가장 많이 반복되는 공정 중 하나이며, 공정의 품질에 따라 반도체의 성능과 수율이 크게 달라집니다. 특히 최근에는 AI 반도체와 3D NAND, GAA(Gate-All-Around) 트랜지스터와 같은 초미세 공정이 등장하면서 더욱 정밀한 증착 기술이 요구되고 있습니다.

이번 글에서는 증착 공정이 무엇인지, 왜 필요한지, CVD와 PVD의 차이, 그리고 반도체 제조에서 증착이 수행하는 역할까지 쉽게 알아보겠습니다.

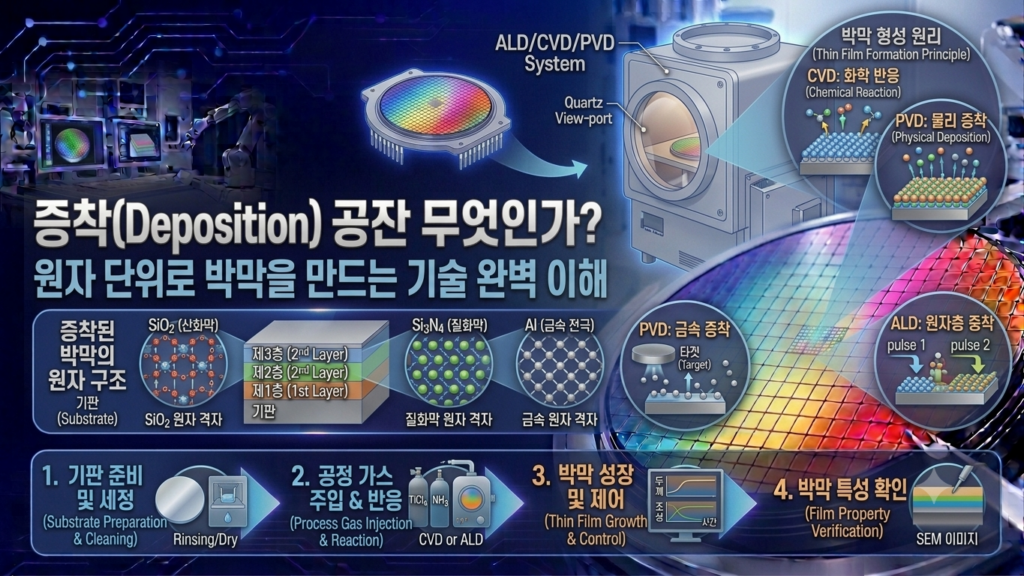

증착(Deposition) 공정이란?

증착(Deposition)은 웨이퍼 표면 위에 매우 얇은 막을 형성하는 반도체 제조공정입니다.

쉽게 말하면 벽에 페인트를 고르게 칠하는 것과 비슷합니다.

단, 반도체에서는 수 마이크로미터가 아니라 나노미터(nm) 단위의 매우 얇은 막을 형성해야 합니다.

이러한 박막은 절연층, 금속 배선, 보호막, 트랜지스터 게이트 등 다양한 용도로 사용됩니다.

반도체 한 개에는 수십 개 이상의 박막이 순서대로 쌓이며, 이 과정을 반복해 하나의 완성된 칩이 만들어집니다.

왜 증착 공정이 필요할까?

반도체는 하나의 층으로 이루어진 구조가 아닙니다.

트랜지스터, 절연층, 금속 배선 등 여러 층이 반복적으로 쌓여 복잡한 구조를 형성합니다.

이때 각각의 층을 만드는 과정이 바로 증착 공정입니다.

예를 들어 절연막을 형성하여 전류가 새는 것을 방지하거나, 금속층을 증착하여 전기 신호가 이동하는 배선을 만들 수 있습니다.

증착 공정이 없다면 회로를 연결하거나 보호하는 것이 불가능하기 때문에 반도체 제조에서 반드시 필요한 핵심 기술입니다.

박막(Thin Film)이란?

증착 공정을 이해하려면 먼저 박막이라는 개념을 알아야 합니다.

박막은 두께가 매우 얇은 막을 의미합니다.

일반적으로 수십 나노미터에서 수백 나노미터 정도의 두께를 가지며, 사람의 머리카락보다 수백 배에서 수천 배 얇습니다.

반도체에서는 박막의 두께가 조금만 달라져도 전기적 특성이 변할 수 있기 때문에 매우 정밀하게 제어해야 합니다.

최근 첨단 공정에서는 원자 단위에 가까운 수준으로 두께를 조절하는 기술도 사용되고 있습니다.

증착 공정은 어떻게 진행될까?

증착 공정은 웨이퍼를 증착 장비 내부에 넣고 원하는 물질을 매우 얇게 표면에 형성하는 방식으로 진행됩니다.

증착하려는 물질은 기체나 금속 상태로 공급됩니다.

장비 내부에서는 열이나 플라즈마, 진공 환경 등을 이용하여 물질이 웨이퍼 표면에 균일하게 달라붙도록 합니다.

증착이 완료되면 매우 균일한 박막이 형성되며, 이후 포토리소그래피와 식각 공정을 통해 필요한 부분만 남기게 됩니다.

이 과정은 반도체 제조 전반에서 수십 차례 반복됩니다.

증착 공정의 대표적인 방식

반도체 제조에서 가장 많이 사용하는 증착 방식은 크게 두 가지입니다.

첫 번째는 화학 기상 증착(CVD, Chemical Vapor Deposition)입니다.

두 번째는 물리 기상 증착(PVD, Physical Vapor Deposition)입니다.

두 기술 모두 박막을 형성한다는 목적은 같지만, 박막을 만드는 원리에는 차이가 있습니다.

공정 목적과 재료에 따라 적합한 방식을 선택하게 됩니다.

화학 기상 증착(CVD)이란?

CVD는 기체 상태의 화학 물질을 웨이퍼 표면으로 공급한 뒤 화학 반응을 이용해 박막을 형성하는 방식입니다.

예를 들어 실리콘 산화막이나 질화막 같은 절연층을 형성할 때 많이 사용됩니다.

화학 반응을 이용하기 때문에 복잡한 구조 내부까지 균일하게 박막을 형성할 수 있다는 장점이 있습니다.

특히 최신 3D NAND 메모리처럼 깊고 좁은 구조에서는 CVD 기술이 매우 중요한 역할을 합니다.

물리 기상 증착(PVD)이란?

PVD는 물리적인 힘을 이용하여 박막을 만드는 방식입니다.

대표적인 방법으로 스퍼터링(Sputtering)과 증발(Evaporation)이 있습니다.

스퍼터링은 플라즈마를 이용해 금속 원자를 떼어내 웨이퍼 위에 부착시키는 방식입니다.

금속 배선을 형성하거나 전극을 만드는 공정에서 널리 사용됩니다.

PVD는 비교적 빠르게 증착할 수 있고 금속층 형성에 매우 적합하다는 장점이 있습니다.

CVD와 PVD의 차이

CVD와 PVD는 증착 방식이 다릅니다.

CVD는 화학 반응을 이용해 박막을 형성하며, 복잡한 구조에도 균일한 증착이 가능합니다.

반면 PVD는 물리적인 방법으로 물질을 웨이퍼에 부착시키는 방식으로 금속층 증착에 많이 사용됩니다.

일반적으로 절연막은 CVD를, 금속 배선은 PVD를 사용하는 경우가 많습니다.

최근에는 제품 성능과 공정 목적에 따라 두 방식을 함께 사용하는 것이 일반적입니다.

증착 공정에서 중요한 요소

증착 공정에서는 막을 얼마나 얇고 균일하게 형성하느냐가 가장 중요합니다.

박막 두께가 일정하지 않으면 회로의 전기적 특성이 달라질 수 있습니다.

또한 막의 밀도와 접착력, 표면 거칠기 역시 품질을 결정하는 중요한 요소입니다.

반도체 제조사는 온도, 압력, 가스 농도, 플라즈마 세기 등을 정밀하게 제어하여 모든 웨이퍼에서 동일한 품질을 유지합니다.

이러한 정밀한 제어가 높은 수율과 안정적인 성능으로 이어집니다.

최신 반도체에서 증착 기술의 중요성

AI 반도체와 고성능 프로세서는 회로가 점점 더 작고 복잡해지고 있습니다.

특히 3D NAND 메모리는 수백 개의 층을 수직으로 쌓는 구조이기 때문에 매우 균일한 증착 기술이 필수입니다.

또한 GAA 트랜지스터와 같은 차세대 구조에서는 원자 단위까지 제어할 수 있는 ALD(Atomic Layer Deposition, 원자층 증착) 기술도 활발하게 사용되고 있습니다.

이처럼 증착 기술은 반도체 미세공정의 발전과 함께 지속적으로 진화하고 있습니다.

마무리

증착(Deposition) 공정은 웨이퍼 위에 매우 얇은 박막을 형성하는 반도체 제조의 핵심 기술입니다.

절연막과 금속 배선, 보호막 등 다양한 층을 만드는 데 사용되며, 반도체 제조 과정에서 수십 차례 반복되는 중요한 공정입니다.

대표적인 증착 방식에는 CVD와 PVD가 있으며, 각각의 특성에 따라 적용 분야가 다릅니다.

최근에는 AI 반도체와 3D NAND, GAA 트랜지스터의 등장으로 더욱 정밀한 증착 기술이 요구되고 있으며, 원자 단위의 ALD 기술도 빠르게 발전하고 있습니다.

반도체의 성능과 신뢰성을 결정하는 데 있어 증착 공정은 앞으로도 가장 중요한 제조 기술 중 하나로 자리할 것입니다.

다음 글에서는 CVD(화학 기상 증착)와 PVD(물리 기상 증착)의 차이점과 각각의 장단점, 실제 반도체 제조에서 어떻게 활용되는지 자세히 알아보겠습니다.

자주 묻는 질문(FAQ)

증착(Deposition) 공정이란 무엇인가요?

증착 공정은 웨이퍼 표면에 매우 얇은 박막(Thin Film)을 형성하는 반도체 제조 기술입니다. 절연층, 금속층, 보호막 등을 만드는 데 사용됩니다.

증착 공정은 왜 중요한가요?

증착 공정은 트랜지스터, 절연막, 금속 배선 등 반도체를 구성하는 여러 층을 만드는 핵심 공정입니다. 박막의 품질은 반도체의 성능과 신뢰성에 직접적인 영향을 미칩니다.

CVD와 PVD의 차이는 무엇인가요?

CVD는 화학 반응을 이용해 박막을 형성하는 방식이며, 복잡한 구조에서도 균일한 증착이 가능합니다. PVD는 물리적인 방법으로 물질을 부착하는 방식으로 금속층 형성에 많이 사용됩니다.

ALD는 무엇인가요?

ALD(Atomic Layer Deposition)는 원자층 단위로 박막을 형성하는 초정밀 증착 기술입니다. 최신 AI 반도체와 GAA 트랜지스터, 3D NAND 제조에 널리 활용되고 있습니다.
