반도체는 단순한 실리콘 덩어리가 아닙니다. CPU, 메모리, 스마트폰 AP와 같은 첨단 반도체는 실리콘 내부의 전기적 특성을 매우 정밀하게 제어해야 정상적으로 동작합니다. 이러한 특성을 만들기 위해 사용하는 기술이 바로 도핑(Doping)이며, 도핑을 수행하는 대표적인 방법 가운데 하나가 확산(Diffusion) 공정입니다.

현재 첨단 반도체에서는 대부분 이온주입(Ion Implantation) 공정을 사용하지만, 확산 공정은 반도체 제조 기술의 기초를 이해하는 데 매우 중요한 과정입니다. 또한 일부 전력 반도체와 특수 공정에서는 지금도 활용되고 있습니다.

이번 글에서는 확산 공정이 무엇인지, 어떤 원리로 진행되는지, 이온주입과 어떤 차이가 있는지, 그리고 반도체 제조에서 어떤 역할을 하는지 자세히 알아보겠습니다.

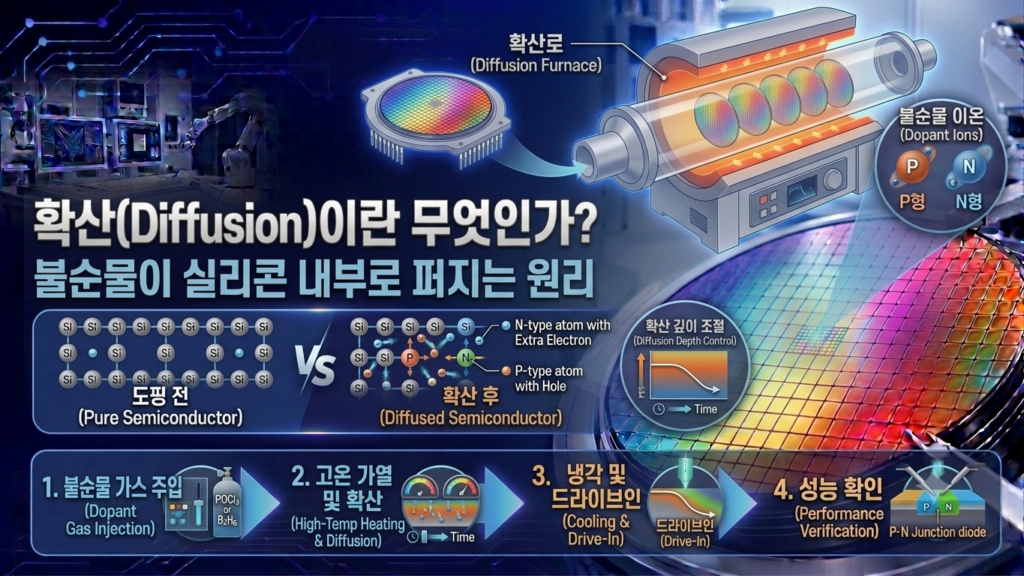

확산(Diffusion) 공정이란?

확산 공정은 높은 온도를 이용하여 불순물 원자가 실리콘 내부로 자연스럽게 이동하도록 만드는 반도체 제조 기술입니다.

쉽게 말하면 뜨거운 물에 잉크 한 방울을 떨어뜨리면 시간이 지날수록 잉크가 주변으로 퍼지는 현상과 비슷합니다.

실리콘 웨이퍼를 고온의 확산로(Diffusion Furnace)에 넣고 도핑 원소를 공급하면 원자가 실리콘 내부로 천천히 스며들게 됩니다.

이 과정을 통해 실리콘의 전기적 특성이 변화하며 N형 또는 P형 반도체가 만들어집니다.

왜 확산 공정이 필요할까?

순수한 실리콘은 원하는 수준의 전기적 특성을 가지고 있지 않습니다.

반도체는 전류가 흐르는 영역과 흐르지 않는 영역을 정밀하게 만들어야 트랜지스터가 정상적으로 동작합니다.

이를 위해 인(Phosphorus), 붕소(Boron), 비소(Arsenic)와 같은 원소를 실리콘 내부에 넣어야 합니다.

확산 공정은 이러한 원소를 웨이퍼 내부에 침투시키는 가장 오래된 도핑 기술입니다.

오늘날에는 이온주입이 주류가 되었지만, 확산 공정은 반도체 제조 기술의 기본 원리를 이해하는 데 매우 중요한 공정입니다.

확산 공정은 어떤 원리로 이루어질까?

확산은 원자의 자연스러운 이동 현상을 이용합니다.

온도가 높아질수록 원자의 움직임이 활발해지고, 농도가 높은 곳에서 낮은 곳으로 원자가 이동하게 됩니다.

반도체 제조에서는 이 원리를 이용해 실리콘 표면에 도핑 원소를 공급한 뒤 고온에서 일정 시간 유지합니다.

그러면 불순물 원자가 실리콘 내부로 천천히 퍼지며 원하는 깊이까지 침투하게 됩니다.

확산 깊이는 온도와 시간에 따라 결정됩니다.

온도가 높거나 시간이 길수록 더 깊이 확산됩니다.

확산 공정은 어떻게 진행될까?

확산 공정은 일반적으로 다음과 같은 순서로 진행됩니다.

먼저 웨이퍼를 세정하여 표면의 오염물질을 제거합니다.

그다음 확산 장비인 확산로에 웨이퍼를 넣습니다.

확산로 내부는 약 900℃에서 1,200℃ 정도의 매우 높은 온도로 유지됩니다.

이후 도핑 원소가 포함된 기체를 공급합니다.

대표적으로 붕소를 사용할 경우 B₂H₆(디보레인), 인을 사용할 경우 POCl₃(옥시염화인)와 같은 물질이 사용됩니다.

고온 상태에서 불순물이 실리콘 내부로 확산되며 원하는 전기적 특성이 형성됩니다.

공정이 완료되면 웨이퍼를 천천히 냉각한 후 다음 제조공정으로 이동합니다.

확산 공정에서 사용하는 주요 도핑 원소

확산 공정에서는 반도체의 용도에 따라 다양한 원소를 사용합니다.

붕소(Boron)는 P형 반도체를 만드는 대표적인 원소입니다.

인은 N형 반도체를 만들 때 가장 많이 사용됩니다.

비소 역시 N형 반도체 제조에 사용되며, 확산 속도가 상대적으로 느려 깊이를 제어하기 유리한 경우가 있습니다.

이처럼 사용하는 원소에 따라 반도체의 전기적 특성과 성능이 달라집니다.

확산 공정의 장점

확산 공정은 공정 원리가 비교적 단순하고 안정적입니다.

장비 구조도 복잡하지 않아 초기 반도체 산업에서는 가장 널리 사용되었습니다.

또한 넓은 면적에 균일하게 도핑할 수 있다는 장점이 있습니다.

특히 고전압 전력 반도체나 일부 아날로그 반도체에서는 지금도 확산 공정이 사용됩니다.

대량 생산이 가능하고 오랜 기간 검증된 기술이라는 점도 장점입니다.

확산 공정의 단점

확산 공정은 미세공정에서는 한계가 있습니다.

불순물이 자연스럽게 퍼지는 방식이기 때문에 원하는 위치에만 정확하게 도핑하기 어렵습니다.

또한 고온에서 장시간 공정을 수행해야 하므로 다른 구조에도 영향을 줄 수 있습니다.

최근 반도체는 회로 선폭이 3나노, 2나노 수준까지 줄어들었기 때문에 도핑 위치를 원자 수준으로 제어해야 합니다.

이러한 이유로 최신 첨단 반도체에서는 대부분 이온주입 공정이 사용됩니다.

확산 공정과 이온주입 공정의 차이

확산 공정과 이온주입 공정은 모두 도핑을 수행하는 기술이지만 방식은 크게 다릅니다.

확산 공정은 열에너지를 이용해 원자가 자연스럽게 퍼지는 방식입니다.

반면 이온주입 공정은 전기장을 이용해 이온을 고속으로 가속하여 원하는 깊이까지 직접 주입합니다.

확산 공정은 구조가 단순하지만 정밀도가 낮고, 이온주입은 매우 높은 정밀도를 제공하지만 장비 가격이 비싸다는 차이가 있습니다.

현재 첨단 반도체에서는 대부분 이온주입을 사용하지만, 확산 공정은 일부 특수 반도체와 교육용, 연구용 공정에서 여전히 활용됩니다.

확산 공정이 반도체 성능에 미치는 영향

확산 공정은 도핑 농도와 깊이를 결정하기 때문에 반도체 성능에 직접적인 영향을 줍니다.

확산이 너무 깊으면 트랜지스터 특성이 변하고, 너무 얕으면 원하는 전기적 특성을 얻기 어렵습니다.

또한 확산 농도가 일정하지 않으면 웨이퍼 내 칩마다 성능 차이가 발생할 수 있습니다.

이 때문에 확산 공정에서는 온도, 시간, 가스 농도를 매우 엄격하게 관리합니다.

정확한 공정 조건이 높은 수율과 안정적인 성능을 결정합니다.

확산 공정의 미래

최신 AI 반도체와 초미세 공정에서는 이온주입이 중심 기술로 자리 잡았지만, 확산 공정은 여전히 중요한 의미를 갖습니다.

전력 반도체, 센서, 일부 특수 목적 반도체에서는 확산 기술이 계속 사용되고 있으며, 새로운 재료와 결합한 연구도 활발하게 진행되고 있습니다.

또한 반도체를 처음 공부하는 사람이라면 도핑의 기본 원리를 이해하기 위해 반드시 알아야 하는 핵심 공정이기도 합니다.

마무리

확산(Diffusion) 공정은 고온에서 불순물을 실리콘 내부로 자연스럽게 이동시켜 전기적 특성을 변화시키는 반도체 제조 기술입니다.

비록 최신 첨단 공정에서는 이온주입이 주류가 되었지만, 확산 공정은 도핑 기술의 기초를 이루는 중요한 제조공정입니다.

반도체의 역사와 제조 원리를 이해하려면 확산 공정을 반드시 알아두는 것이 좋습니다.

다음 글에서는 PN 접합(PN Junction)이란 무엇이며, N형과 P형 반도체가 만나 어떻게 다이오드와 트랜지스터의 기본 구조를 형성하는지 자세히 알아보겠습니다.

자주 묻는 질문(FAQ)

확산(Diffusion) 공정이란 무엇인가요?

확산 공정은 고온에서 불순물 원자가 실리콘 내부로 자연스럽게 이동하도록 하여 전기적 특성을 변화시키는 도핑 기술입니다.

확산 공정과 이온주입 공정의 차이는 무엇인가요?

확산 공정은 열을 이용한 자연 확산 방식이며, 이온주입은 전기장을 이용해 이온을 고속으로 주입하는 방식입니다. 이온주입이 더 높은 정밀도를 제공합니다.

확산 공정에서는 어떤 원소를 사용하나요?

대표적으로 붕소(Boron), 인(Phosphorus), 비소(Arsenic) 등이 사용됩니다. 붕소는 P형 반도체, 인과 비소는 N형 반도체를 만드는 데 활용됩니다.

현재도 확산 공정을 사용하나요?

네. 첨단 로직 반도체에서는 이온주입이 주로 사용되지만, 전력 반도체와 일부 특수 공정에서는 확산 공정이 여전히 활용되고 있습니다.
