반도체의 선폭이란 무엇인가? | 미세공정에서 나노미터가 의미하는 것

반도체 미세공정의 핵심인 선폭의 의미를 이해하기

우리가 매일 사용하는 스마트폰이나 노트북의 성능이 매년 비약적으로 발전하는 이유는 무엇일까요? 그 중심에는 바로 반도체 미세공정 기술이 있습니다. 흔히 뉴스에서 3나노, 5나노와 같은 용어를 접하게 되는데, 여기서 말하는 나노미터(nm) 단위는 반도체의 ‘선폭’을 의미합니다. 선폭이 좁아질수록 반도체는 더 작고 강력해지며, 전력 효율까지 높아집니다. 이 글에서는 반도체 선폭이 무엇인지, 왜 중요한지, 그리고 우리 일상에 어떤 영향을 미치는지 상세히 알아보겠습니다.

선폭이란 무엇이며 왜 중요한가

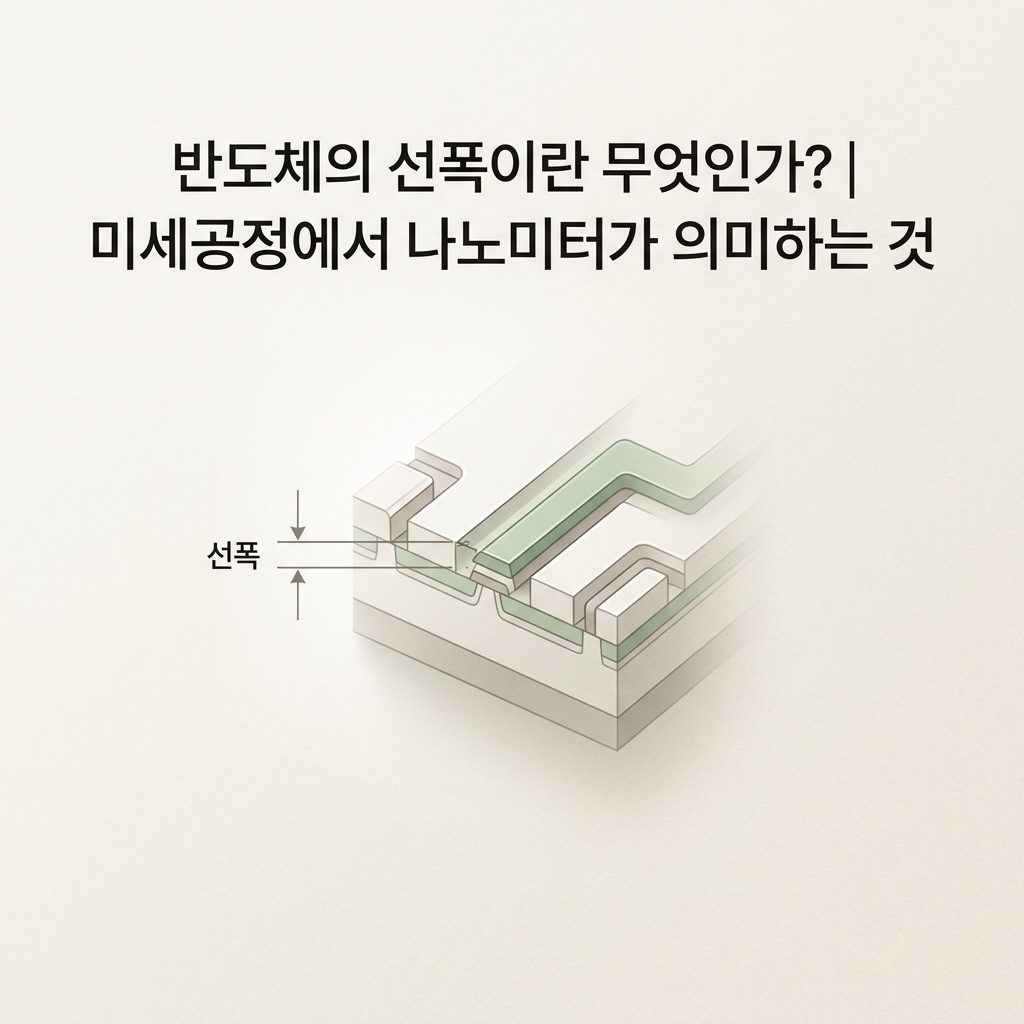

반도체 내부에는 수십억 개의 트랜지스터가 존재합니다. 트랜지스터는 전류의 흐름을 조절하는 스위치 역할을 합니다. 여기서 선폭이란 트랜지스터의 회로 선 굵기를 말합니다. 과거에는 이 선폭이 트랜지스터의 핵심 부품인 게이트의 길이를 직접 지칭했지만, 오늘날에는 기술이 고도화되면서 실제 물리적인 회로 폭보다는 기술 세대를 구분하는 일종의 지표로 사용됩니다.

선폭이 좁아진다는 것은 같은 면적의 실리콘 웨이퍼 위에 더 많은 트랜지스터를 집어넣을 수 있다는 뜻입니다. 이를 ‘집적도’가 높아진다고 표현합니다. 집적도가 높아지면 다음과 같은 세 가지 주요 이점이 발생합니다.

• 성능 향상: 트랜지스터 간 거리가 짧아져 신호 전달 속도가 빨라집니다.

• 전력 효율 개선: 회로가 작아질수록 작동하는 데 필요한 전류량이 줄어들어 배터리 소모가 적어집니다.
• 비용 절감: 동일한 웨이퍼에서 더 많은 칩을 생산할 수 있어 개당 생산 단가를 낮출 수 있습니다.

나노미터 단위의 실질적인 의미

1나노미터는 10억 분의 1미터입니다. 머리카락 굵기가 대략 10만 나노미터라고 가정하면, 3나노미터는 상상하기 힘들 정도로 미세한 크기입니다. 최근 반도체 업계가 3나노, 2나노 공정을 경쟁하는 이유는 더 높은 성능의 기기를 만들기 위해서입니다. 하지만 단순히 숫자가 작다고 해서 무조건 좋은 것은 아닙니다. 미세공정으로 갈수록 다음과 같은 기술적 난관이 따릅니다.

• 양자 터널링 현상: 회로가 너무 얇아지면 전류가 회로를 벗어나 마음대로 흐르는 누설 전류 문제가 발생합니다.

• 발열 문제: 좁은 공간에 너무 많은 트랜지스터가 밀집되어 열이 급격히 발생합니다.
• 제조 난이도: 아주 미세한 먼지 하나만으로도 칩 전체가 불량이 될 수 있어 극도의 정밀한 제조 환경이 요구됩니다.

반도체 선폭에 대한 흔한 오해와 진실

많은 사람이 반도체 선폭의 숫자가 작을수록 무조건 성능이 빠르다고 생각합니다. 물론 같은 세대의 아키텍처라면 맞는 말이지만, 실제 성능은 칩의 설계(아키텍처)와 소프트웨어 최적화에 따라 크게 달라집니다. 예를 들어, 5나노 공정으로 만든 칩이 3나노 공정 칩보다 효율적일 수도 있습니다. 선폭은 ‘잠재력’을 결정하는 요소이지, 기기의 최종 성능을 결정하는 절대적인 지표는 아닙니다.

또한, 나노미터 수치가 실제 회로의 물리적 치수와 일치하지 않는 경우도 많습니다. 과거에는 게이트의 길이를 그대로 수치화했지만, 현재는 제조사마다 공정의 기준이 다르기 때문에 7나노 공정이라 해서 모든 제조사가 동일한 물리적 폭을 사용하는 것은 아닙니다. 따라서 나노 단위는 공정의 세대 구분이자 기술적 성취를 나타내는 마케팅적 성격도 포함되어 있음을 이해해야 합니다.

미세공정이 우리 일상에 미치는 영향

반도체 미세공정의 발전은 우리 삶을 보이지 않는 곳에서 바꾸고 있습니다. 가장 직접적인 사례는 스마트폰입니다. 10년 전 스마트폰과 현재의 스마트폰을 비교하면 성능은 수십 배 이상 차이 나지만, 배터리 수명은 오히려 더 길어졌습니다. 이는 미세공정을 통해 전력 효율이 극대화되었기 때문입니다.

또한 데이터 센터의 서버용 반도체 역시 미세공정의 덕을 봅니다. 인공지능(AI) 서비스가 가능해진 배경에는 방대한 데이터를 빠르게 처리하는 초고성능 반도체가 존재합니다. 만약 28나노나 14나노 공정에 머물러 있었다면 현재와 같은 수준의 챗GPT나 실시간 영상 편집, 고사양 게임은 구현하기 어려웠을 것입니다.

일상에서 반도체 효율을 체감하는 팁

1. 기기 교체 주기 확인: 최신 공정의 칩이 탑재된 기기는 시간이 지나도 성능 저하가 적고 소프트웨어 업데이트를 더 오래 지원받을 수 있습니다.
   • 발열 관리: 미세공정 칩이라도 고사양 작업을 하면 열이 발생합니다. 케이스를 장착할 때는 열 방출을 고려한 제품을 선택하는 것이 칩의 수명과 성능 유지에 도움이 됩니다.
   • 전력 모드 활용: 최신 칩은 저전력 모드에서도 매우 효율적으로 작동합니다. 배터리가 부족할 때는 기기의 저전력 모드를 적극 활용하세요.

전문가가 말하는 반도체 공정의 미래

전문가들은 현재의 평면적인 미세화 공정이 한계에 다다랐다고 분석합니다. 이를 극복하기 위해 반도체 업계는 새로운 구조를 도입하고 있습니다. 대표적인 것이 바로 GAA(Gate-All-Around) 기술입니다. 기존의 핀펫(FinFET) 구조가 트랜지스터의 3면을 감쌌다면, GAA는 4면을 모두 감싸 전류 제어 능력을 극대화한 구조입니다. 3나노 이하 공정에서는 이 기술이 필수적입니다.

또한, 단순히 선폭을 줄이는 것을 넘어 칩을 수직으로 쌓는 3D 패키징 기술도 활발히 연구되고 있습니다. 이는 공간적 제약을 극복하고 데이터 처리 속도를 높이는 혁신적인 방법입니다. 앞으로의 반도체 경쟁은 단순히 선폭을 줄이는 것뿐만 아니라, 칩의 구조를 어떻게 창의적으로 재설계하느냐에 달려 있습니다.

자주 묻는 질문과 답변

질문: 1나노미터 이하의 공정도 가능한가요?

답변: 이론적으로는 가능하지만, 원자 단위의 크기로 내려가면 물리적 한계가 존재합니다. 실리콘 원자 하나가 약 0.2나노미터 정도인데, 회로가 원자 몇 개 크기 수준이 되면 물리 법칙 자체가 달라지기 때문에 극복해야 할 난제가 매우 많습니다.

질문: 반도체 선폭이 작아지면 기기 가격도 저렴해지나요?

답변: 미세공정을 위한 장비(EUV 노광장비 등)와 연구 개발 비용이 천문학적으로 증가하기 때문에, 최신 공정의 칩은 오히려 초기 생산 단가가 매우 높습니다. 따라서 최신 공정이 적용된 기기가 저렴해지기보다는, 더 높은 성능을 제공하는 방식으로 시장에 출시됩니다.

질문: 일반 사용자가 반도체 공정 수치를 보고 기기를 선택해야 할까요?

답변: 단순히 공정 수치만 보고 결정하기보다는, 해당 칩이 탑재된 기기의 벤치마크 점수나 실제 사용 후기를 확인하는 것이 더 실용적입니다. 공정 수치는 참고용으로 활용하고, 실제 사용 목적에 맞는 기기인지 판단하는 것이 좋습니다.

비용 효율적인 활용 방법 및 구매 전략

기술의 발전 속도가 빠르다 보니 최신 공정 제품을 무조건 구매하는 것이 정답은 아닙니다. 자신의 사용 패턴을 파악하는 것이 중요합니다.

• 헤비 유저: 영상 편집, 고사양 게임, AI 작업 등을 주로 한다면 최신 공정(3나노 이하)이 적용된 최신형 기기를 선택하는 것이 시간과 생산성 측면에서 비용 효율적입니다.
• 라이트 유저: 웹 서핑, 문서 작업, 영상 시청이 주 목적이라면 1~2세대 이전의 공정 칩이 탑재된 기기를 구매해도 충분히 쾌적하게 사용할 수 있습니다. 이러한 모델은 가격 방어가 잘 되어 있고 가성비가 뛰어납니다.
• 중고 거래 활용: 반도체 성능은 물리적 마모가 거의 없으므로, 검증된 중고 기기를 구매하는 것도 현명한 방법입니다. 최신 공정의 칩이 탑재된 기기라면 2~3년 뒤에도 현역으로 충분히 사용 가능합니다.

반도체 선폭이라는 개념은 이제 단순한 공학적 수치를 넘어 우리 삶의 질과 직결되는 중요한 지표가 되었습니다. 기술의 발전 과정을 이해하면 우리가 사용하는 기기의 가치를 더 정확하게 평가할 수 있고, 더 스마트한 소비를 할 수 있습니다. 나노미터의 세계는 여전히 탐구할 것이 많지만, 오늘 살펴본 기초 지식만으로도 기술 트렌드를 읽는 안목을 충분히 기를 수 있을 것입니다.
